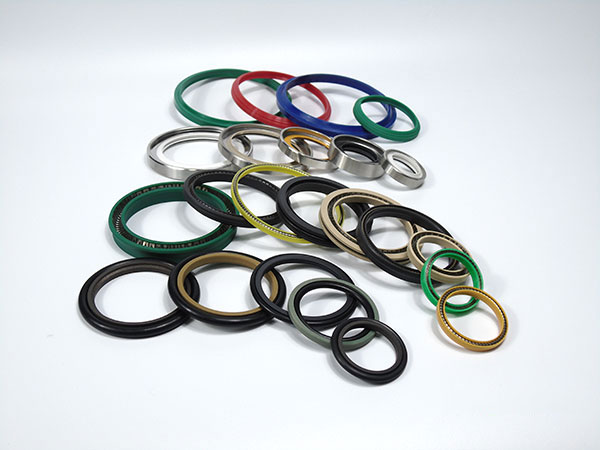

旋轉泛塞封

用于旋轉、往復和靜密封的場合-良好的刮除效果-無爬行操作，用于精密控制-良好的抗磨性能及尺寸穩定性-能適應急劇的溫度變化-與食品、制藥和醫藥流體接觸時對介質無污染-可以消毒-儲存期無限

添加個人微信

咨詢服務熱線134-2193-4786

立即咨詢

產品類型

- O型圈 - 泛塞封 - 旋轉密封圈 - 軸用密封 - 孔用密封 - 孔軸通用 - 防塵圈 - 導向支撐環

環境類型

- 往復式運動 - 旋轉式運動 - 靜密封 - 螺旋式運動 - 耐水解密封圈 - 耐油密封圈

應用行業

- 食品設備密封件 - 汽配密封圈 - 天然氣配件 - 加氣站密封 - 噴涂設備 - 醫療儀器 - 航天航空 - 挖機密封系列

產品詳情
品質優良的密封件綜合供應商

標準材料密封環：填充聚四氟乙烯F-PTFE彈簧：不銹鋼特點-用于旋轉、往復和靜密封的場合-良好的刮除效果-無爬行操作，用于精密控制-良好的抗磨性能及尺寸穩定性-能適應急劇的溫度變化-與食品、制藥和醫藥流體接觸時對介質無污染-可以消毒-儲存期無限

支持
定制

環保
無毒

優質
材料

廠家
直銷

加工
定制

質量
保障

旋轉泛塞封 /專注密封圈的解決方案商

彈簧增強高低唇軸用密封（端蓋式溝槽）

SPRING ENERGIZED ROTARY SEALS

PTW

訂貨號 Order Number	軸徑 Rod diameter	溝槽底徑 Groove diameter		槽寬 Groove width		訂貨號 Order Number	軸徑 Rod diameter	溝槽底徑 Groove diameter		槽寬 Groove width
訂貨號 Order Number	d f8/h9	D1 H9	D2 H10	L1	L2	訂貨號 Order Number	dN f8/h9	D1 H9	D2 H10	L1	L2
PTW0050	5	10	14	3.6	0.85	PTW1050	105	115.5	122.5	7.1	1.8
PTW0060	6	11	15	3.6	0.85	PTW1100	110	120.5	127.5	7.1	1.8
PTW0080	8	13	17	3.6	0.85	PTW1150	115	125.5	132.5	7.1	1.8
PTW0100	10	15	19	3.6	0.85	PTW1200	120	130.5	137.5	7.1	1.8
PTW0120	12	17	21	3.6	0.85	PTW1250	125	135.5	142.5	7.1	1.8
PTW0180	18	23	27	3.6	0.85	PTW1300	130	140.5	147.5	7.1	1.8
PTW0200	20	27	32.5	4.8	1.35	PTW1350	135	145.5	152.5	7.1	1.8
PTW0220	22	29	34.5	4.8	1.35	PTW1400	140	150.5	157.5	7.1	1.8
PTW0250	25	32	37.5	4.8	1.35	PTW1500	150	160.5	167.5	7.1	1.8
PTW0300	30	37	42.5	4.8	1.35	PTW1600	160	170.5	177.5	7.1	1.8
PTW0320	32	39	44.5	4.8	1.35	PTW1700	170	180.5	187.5	7.1	1.8
PTW0350	35	42	47.5	4.8	1.35	PTW1800	180	190.5	197.5	7.1	1.8
PTW0360	36	43	48.5	4.8	1.35	PTW1900	190	200.5	207.5	7.1	1.8
PTW0400	40	50.5	57.5	7.1	1.8	PTW2000	200	210.5	217.5	7.1	1.8
PTW0420	42	52.5	59.5	7.1	1.8	PTW2100	210	220.5	227.5	7.1	1.8
PTW0450	45	55.5	62.5	7.1	1.8	PTW2200	220	230.5	237.5	7.1	1.8
PTW0480	48	58.5	65.5	7.1	1.8	PTW2300	230	240.5	247.5	7.1	1.8
PTW0500	50	60.5	67.5	7.1	1.8	PTW2400	240	250.5	257.5	7.1	1.8
PTW0520	52	62.5	69.5	7.1	1.8	PTW2500	250	260.5	267.5	7.1	1.8
PTW0550	55	65.5	72.5	7.1	1.8	PTW2800	280	290.5	297.5	7.1	1.8
PTW0560	56	66.5	73.5	7.1	1.8	PTW3000	300	310.5	317.5	7.1	1.8
PTW0600	60	70.5	77.5	7.1	1.8	PTW3200	320	330.5	337.5	7.1	1.8
PTW0630	63	73.5	80.5	7.1	1.8	PTW3500	350	360.5	367.5	7.1	1.8
PTW0650	65	75.5	82.5	7.1	1.8	PTW3600	360	370.5	377.5	7.1	1.8
PTW0700	70	80.5	87.5	7.1	1.8	PTW4200	420	434	442	9.5	2.8
PTW0750	75	85.5	92.5	7.1	1.8	PTW4500	450	464	472	9.5	2.8
PTW0800	80	90.5	97.5	7.1	1.8	PTW4800	480	494	502	9.5	2.8
PTW0850	85	95.5	102.5	7.1	1.8	PTW5000	500	514	522	9.5	2.8
PTW0900	90	100.5	107.5	7.1	1.8	PTW6000	600	614	622	9.5	2.8
PTW0950	95	105.5	112.5	7.1	1.8	PTW7000	700	714	722	9.5	2.8
PTW1000	100	110.5	117.5	7.1	1.8

技術參數 TechnicalData
	壓力Pressure	溫度Temperature	速度Slidingspeed	介質Medium
標準產品 Standard	≤25MPa(Static 靜密封) ≤15MPa(Rotary 轉動)	-40…+260℃	≤2 m/s(旋轉) ≤10 m/s(往復)	幾乎所有液體、化學藥品和氣體Virtually all fluids, chemicals and gases

*工作溫度底于0℃時，請與我方聯系。 For tenperatures below 0℃ consult Technical Suport.

For temperatures below 0℃, please consult Technical Suport.

材料Material
	彈簧Spring	密封件Seals
標準設計Standard	不銹鋼Stainless steel 304/316/301	填充PTFE PTFE -Filled

彈簧Spring 103	彈簧Spring 400	彈簧Spring APS

訂貨范例 Order Example for Standard version:

軸徑 d	溝槽底徑 D1	溝槽底徑 D2	槽寬 L1	彈簧類型 Spring Type	訂貨號 Order Number	設計標準或互換 Standard or can fit the groove
50	60.5	67.5	7.1	400	PTW50X60.5X7.1-400	設計選用時可參考Trelleborg公司TVM系列標準

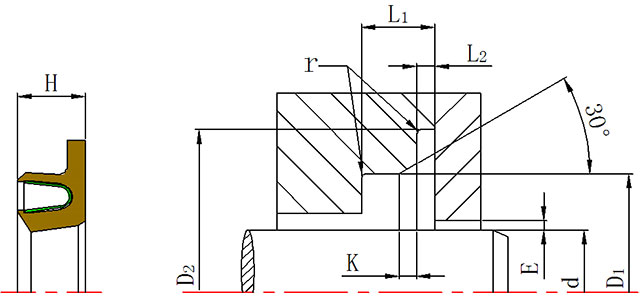

Installation Dimension table based on Metric Size

公制溝槽尺寸s

	軸徑 Rod diameter		溝槽底徑 Groovediameter		槽寬 Groove width		安裝倒角 Lead-in	圓弧過渡	軸間最大間隙 Radialclearance E max
	標準尺寸范圍 Standard range d f8/h9	擴展尺寸范圍 Available range d f8/h9	D1 H9	D2 H10	L1 min	L2	k	r	＜2Mpa	＜10Mpa	＜20Mpa
1	5.0-19.9	20.0-200	d+5.0	d+9.0	3.6	0.85+0/-0.1	0.8	0.3	0.25	0.15	0.1
2	20.0-39.9	10.0-400	d+7.0	d+12.5	4.8	1.35+0/-0.15	1.1	0.4	0.35	0.2	0.15
3	40.0-399.9	20.0-700	d+10.5	d+17.5	7.1	1.80+0/-0.02	1.4	0.5	0.5	0.25	0.2
4	400.0-999.9	35.0-999.9	d+14.0	d+22.0	9.5	2.80+0/-0.20	1.6	0.5	0.6	0.3	0.25
